太陽能路燈電池板如何調整設計

   太陽能路燈系統由太陽能電池板、太陽能控制器、蓄電池（分為膠體電池和鋰電池）、LED光源、燈桿及LED燈具外殼等幾個部分構成。

　　蓄電池一般選用免維護膠體蓄電池和鋰電池，鋰電池有著比膠體蓄電池更多的有事，比如壽命長、體積小、能量密度高、節能環保，更加有利于太陽能路燈整套系統降低維護費。太陽能控制器具備光控、時控、過充保護、過放保護和反接保護等功能。

　　1、實現俯仰角變換的機構設計

　　為了實現俯仰隨季節可以調節的要求，主體由一塊600mm*600mm*30mm的矩形板構成。該板上預留兩個直徑為20mm的銷孔，主板之上為支承部分，該部分承擔太陽能板重量，太陽能板規格為670mm*670mm。

　　變換調節機構為帶有套管、活動栓、把手的結構，其運動形式是依靠內外螺紋進行手動伸縮變換，設計可調節角度15度～60度。

　　2、實現水平旋轉的機構設計

　　電池板水平旋轉裝置由五部分組成：軸、錐齒輪、軸承、鍵、控制把手。通過旋轉控制把手，兩個交角90度的標準直齒錐齒輪改變傳動方向，承載扭矩，使太陽能電池板可以轉動。

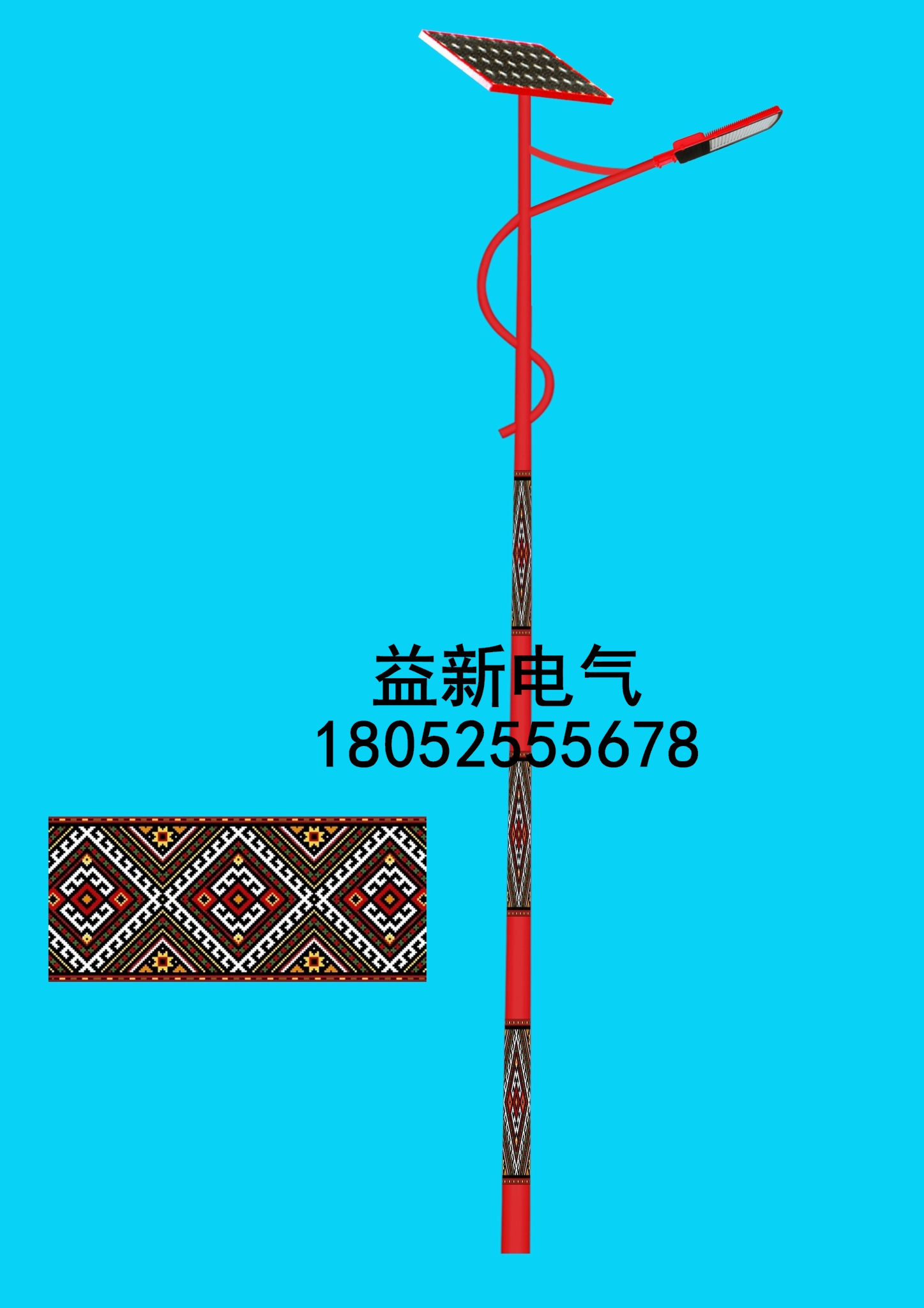

　　3、路燈主體設計

　　路燈主體有兩個燈，可雙向照明，下方有廣告牌安置點，亦可設置為公交報站牌或天氣通報牌。頂部為俯仰角調節裝置，往下為水平旋轉裝置。
